車輪轉速傳感器用多極磁環[核心作用 原理 主要材質]

車輪轉速傳感器多極磁環是現代汽車ABS、ESP、TCS 等主動防預系統中的核心部件之一，它通常安裝在輪轂軸承或半軸上，通過周期性變化的磁極信號與霍爾傳感器形成精準的速度輸出，實現車輛在制動與加速過程中的動態穩定控制，一起來了解這種多極磁環的核心作用，工作原理，主要材質類型等。

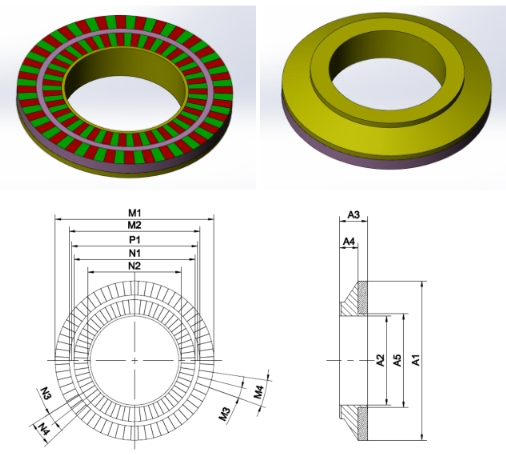

車輪轉速傳感器磁環是安裝在汽車車輪軸承或半軸上的多極充磁環形磁鐵，配合霍爾傳感器或磁阻傳感器，實時檢測車輪轉速和行駛速度，常見極數包括48極、60極、96極、120極等，極數越高，信號分辨率越高，速度檢測越精細。

車輪轉速傳感器用多極磁環的核心作用(工作原理)

車輪轉速傳感器用多極磁環是現代汽車主動防預系統的"眼睛"，其核心作用是實時精準檢測車輪轉速和行駛速度。這個安裝在車輪軸承或半軸上的環形磁鐵，沿圓周充有48-192個交替的N/S磁極，當車輪旋轉時，磁極快速經過固定的霍爾傳感器或磁阻傳感器，產生連續的脈沖信號。ECU通過計算脈沖頻率，可精準獲知每個車輪的瞬時轉速。這些數據是ABS防抱死系統(防止剎車抱死打滑)、ESP車身穩定系統(修正轉向失控)、TCS奉引力控制(防止驅動輪空轉)的基礎，同時還為車速表顯示、巡航控制、里程計算提供依據。磁環的極數越多，檢測分辨率越高，它承載著行車防護極關鍵的數據采集任務，每次踩下剎車時，正是它在毫秒級響應中守護著駕乘者。

例如，一個96極磁環旋轉一圈產生48個脈沖(48對磁極)，如果ECU檢測到800Hz的脈沖頻率，就能計算出車輪轉速為1000rpm。

材質方面。主要以注塑鐵氧體和注塑釹鐵硼為主，其中注塑鐵氧體為主流選擇，占比約75%，其核心優勢在于成本低、耐高溫性能優異(可在-40°C至+150°C環境下穩定工作)、天然抗腐蝕無需額外防護處理，且注塑工藝可直接集成卡扣、定位凸臺等安裝結構。注塑釹鐵硼材質的磁性能遠超鐵氧體，信號輸出強，適合高精度輪速檢測，一些高性能、運動型或?qū)Φ退倬纫髽O高的車型會采用。

以上就是關于車輪轉速(車速)傳感器用多極磁環的作用、工作原理、材質相關介紹。
